Jak jsme za pomoci 3D tisku kovu a CNC obrábění schopni kompletně napravit rozbitou součástku aby byla jako nová.
Oprava poškozené tvarové vložky I.
Rychlost opravy
Zadání
Dostali jsme za úkol opravit poškozenou tvarovou vložku, přičemž nám byl poskytnut 3D CAD model originálu. Tento model nám sloužil jako podrobný průvodce a referenční bod při procesu opravy. Díky němu jsme mohli přesně analyzovat původní design a strukturu vložky, což nám poskytlo jasnou představu o tom, jak by měl konečný výsledek vypadat.
Jak jsme vložku opravili
Nejprve jsme se zaměřili na důkladnou přípravu poškozeného tvaru. Plochu jsme upravili a odřezali natolik, aby bylo možné poškozenou část znovu vytvořit. Použitím 3D tisku jsme poté postupně vystavěli nový tvar přímo na vložce, což nám umožnilo dosáhnout vysoké přesnosti a obnovit původní design.
Po dokončení 3D tisku jsme nový tvar obrobili na CNC obráběcím centru do finální podoby. Tento proces zahrnoval přesné řezání a frézování, aby výsledný tvar splňoval všechny technické specifikace. Díky této metodě jsme efektivně a precizně opravili poškozenou oblast a obnovili její funkčnost.
Použité materiály
- MS1 – 1.2709 (nástroj. ocel)
Přínosy tohoto řešení
Rychlost opravy vložky
Nižší cena opravy oproti výrobě nové vložky

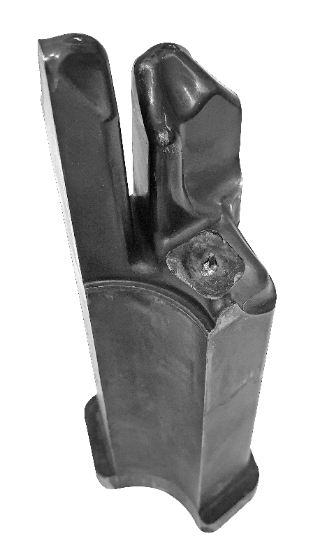

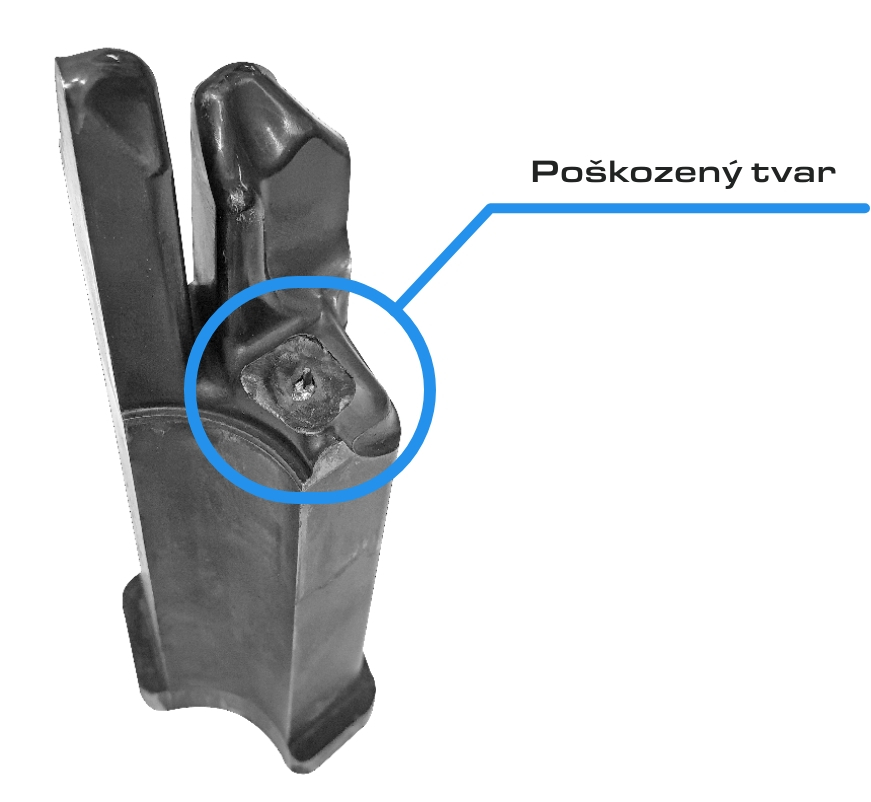

The broken liner that the client handed over, together with a 3D CAD model that we can use to repair the liner.

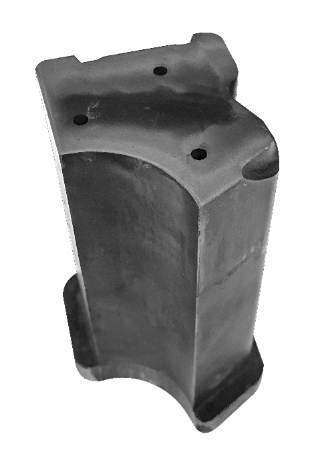

Insert ready to repair the damaged part.

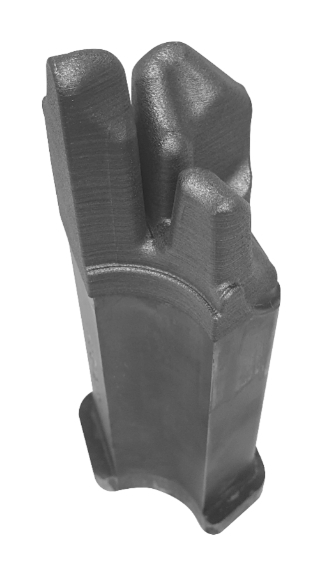

A new shape that we completed by 3D printing metal, ready for final CNC machining.
